アクアマスター AM-I

アクアマスター AM-I
切断面の変質がない、高圧水(ウォータージェット)を利用した切断システム

アクアマスター AM-I

高圧水(ウォータージェット)を利用した抜型用スポンジゴムの切断システム。 専用の高圧ポンプを採用した安全な設計。サンプルカット機を使用することも可能。

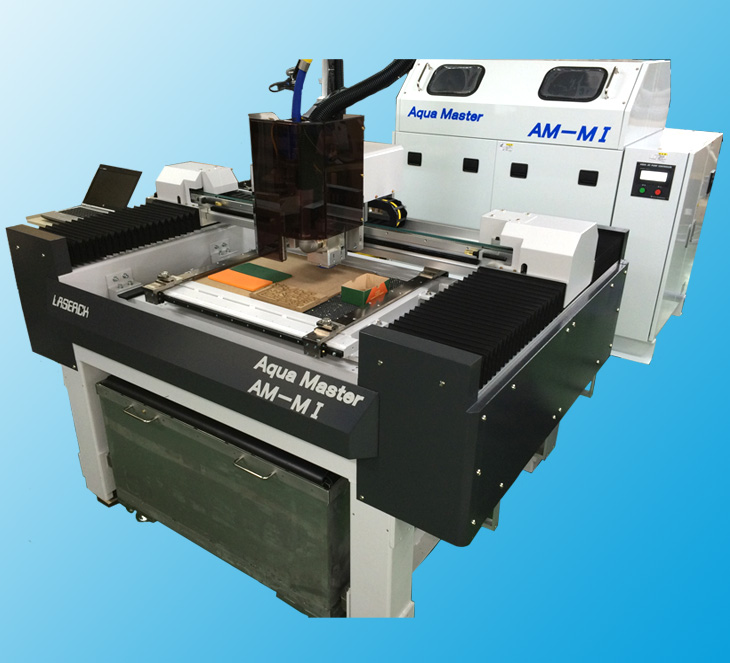

アクアマスター AM-I 特注機
アクアマスター AM-I 特注機


この製品のカタログはこちら

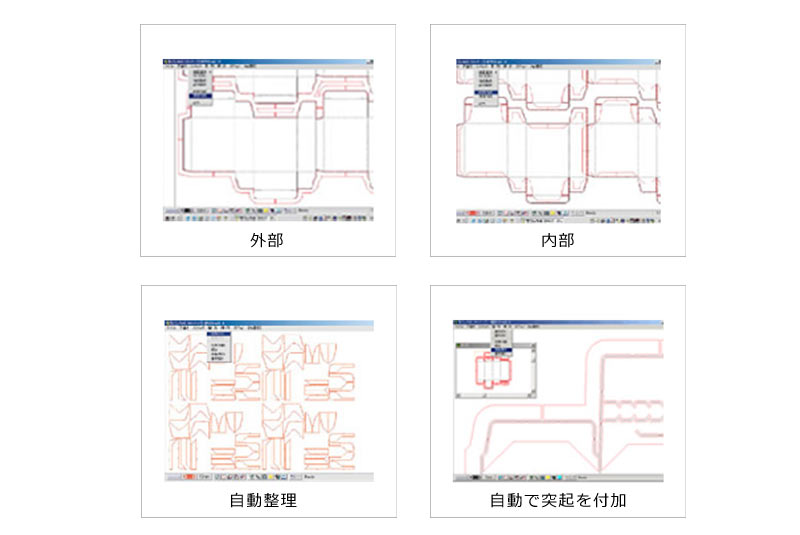

CAD上で切断形状を瞬時に自動生成

生成時の機能

・CAD側にてゴムの切断形状を自動生成します。
・刃の線に沿った形状で瞬時に生成します。
・捨て刃も同時に処理できます。
・加工するゴムの仕上がり幅を調整できます。
・刃の外側(外郭)と刃の内側(内郭)を別々に生成できます。
・刃の内側形状は面板の形状に合わせて生成できます。
・外郭・内郭それぞれに突起を自動で付加できます。
・突起の高さを設定することにより刃とゴムの隙間を変えられます。
・外郭形状は適当なところで切断または結合できます。

シートの取り都合

・生成後の外郭図、内郭図それぞれを整理し、シートの取り都合を自動計算します。
・それぞれのパーツに番号を振り、プリントアウトすることにより、抜型へ貼り付ける際に間違いがありません。

加工出力

加工出力

・データーを変換することなく、そのまま加工機へ出力します。 ・アクアマスターのほか、サンプルカッターでも加工できます。

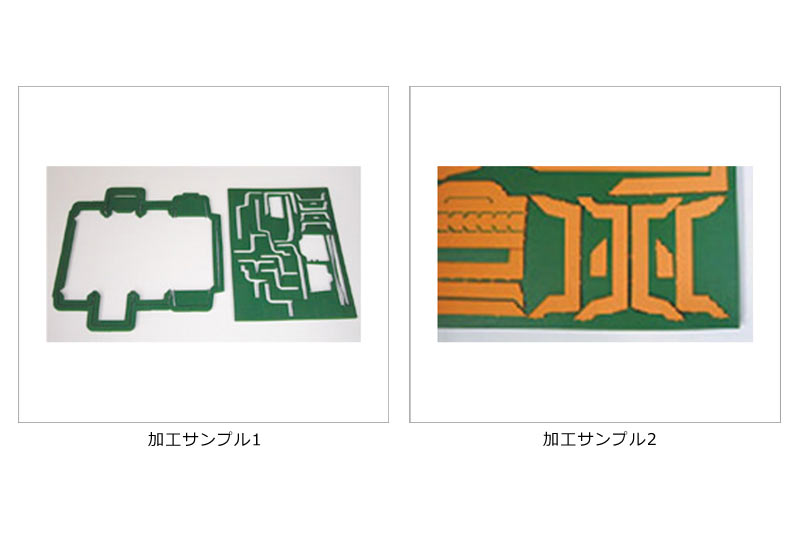

アクアマスターならではの微細な加工

アクアマスターならではの微細な加工


・高圧水を使用しスポンジゴムを切断します。
・レーザー加工ではないので切断面の変質はありません。
・切断面は垂直で、非常に微細な加工ができます。
・スポンジゴム以外に、9mm厚程度のベニヤ板も加工できます。)

サンプルカット機に出力する場合

サンプルカット機に出力する場合


・HSZサンプルカッターにて加工できます。
・サンプルカッターにて加工する場合は、エアー振動ツールを使用します。

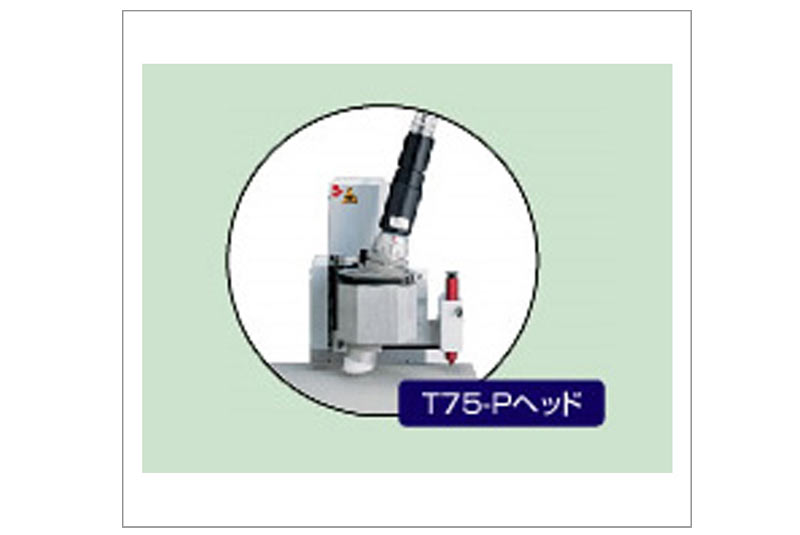

・HSZサンプルカッターにはオプションで切断角度を変更できるヘッドがあります。(0度、7.5度、10度、15度)
