HSWサンプルカット・ミーリング加工機
HSとHSCのヘッドを表裏に装備し面板製作も可能。Z軸自動制御のツールヘッドやミーリングヘッドを搭載する、自社オリジナルの高速・高精度、自動製図・サンプルカット・ミーリング加工システム（サンプルカッター）
HSWシリーズのテーブル種類とサンプル加工範囲
・11種類のテーブルサイズをご用意、またご希望のサイズを製作します。・安全装置、ロール材固定台、位置固定ピンなど、オプション製作もお受けします。
| Y＼X | X:700 | X:1200 | X:1600 | X:1800 | X:2300 |
|---|---|---|---|---|---|
| Y:800 | 0708 685 x 800 | ||||
| Y:1000 | 1000 1205 x 1050 | ||||
| Y:1600 | 1600 1205 x 1550 | ||||
| Y:2000 | 2100 1205 x 2050 | 2116 1720 x 2070 | |||
| Y:2400 | 2416 1720 x 2400 | 2418 1880 x 2400 | |||
| Y:2600 | 2616 1720 x 2560 | ||||
| Y:3000 | 3016 1720 x 3070 | 3018 1880 x 3070 | |||
| Y:5100 | 5020 2300 x 5120 |
多彩なツールが選択可能
以下、多彩なツールが選択可能。
・電気振動ナイフツール、電気振動罫ツール
・50mm厚までの材料用、電気振動ナイフツール
・エアまたはZ軸制御、スピンドルツールによる溝加工、穴明け加工

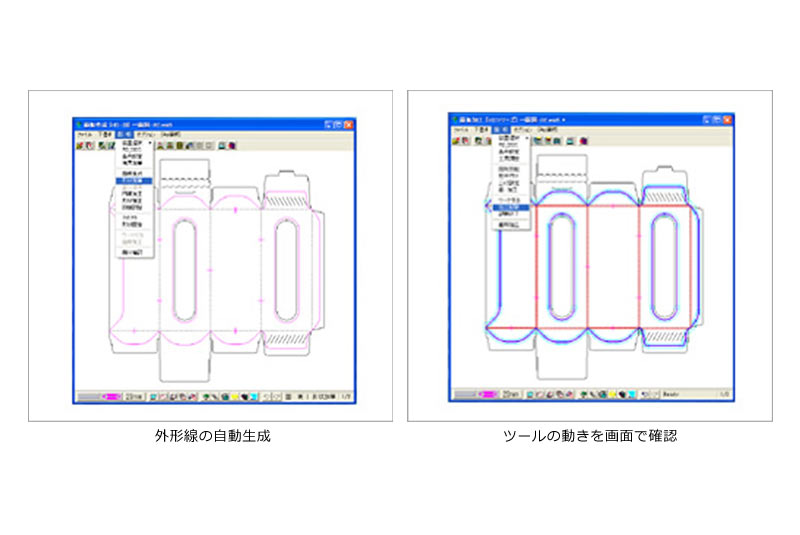

高機能な面板作成システム
▼面板転写・抜型用のCADデータから、瞬時に面板データを自動生成します。
・面板の外形線はスポンジの形状に合わせて自由に修正できます。
・罫線毎に溝幅を設定できます。
・リード罫に対応した罫線切削を自動で行います。
・CAD画面にてツールの動きを確認できます。
・半切りミシン刃などに対応した面の切削も自動で行います。
・大きな図形に対応して、罫線テープと同様な面板を作成します。

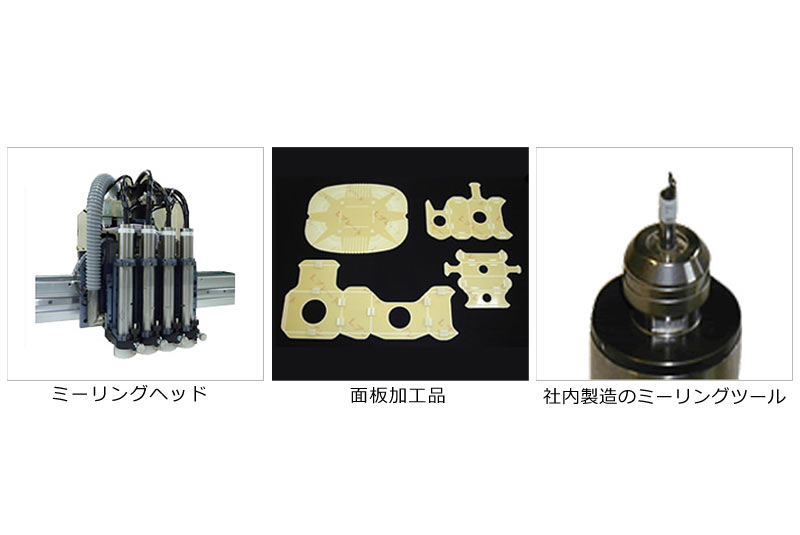

ミーリングヘッド
高精度な5本のスピンドルツールを使って、CAD面板を完全自動で製作。・加工種類は、 a: 罫溝 3種、 b: 位置決め治具用固定穴、 c: 外形のテーパー加工、 d: 外径切断
・プロッターペンツールによる製図機能はオプション。

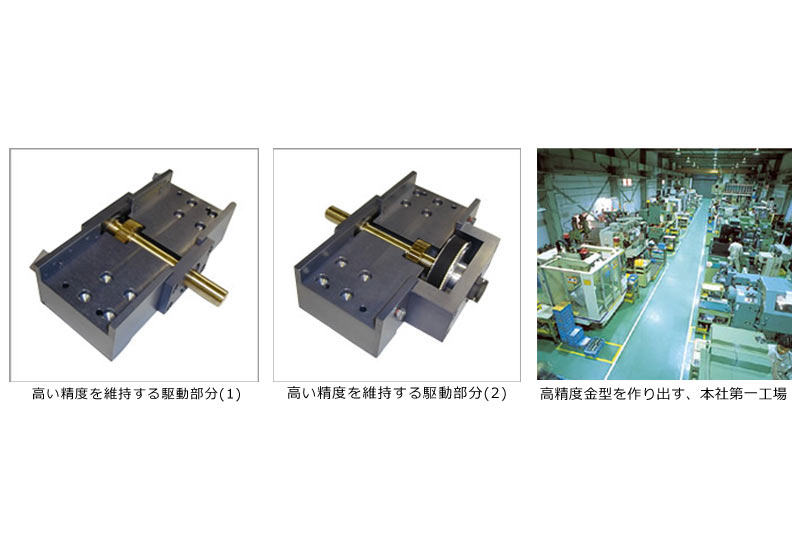

反復位置決め精度0.01mmを誇る高精度マシン
・部品のひとつひとつを社内で製造・組立てを行った自信作。・一体成型、同時切削のフレーム構造とサーボモーター＆ラック＆ピニオン式の駆動装置により高精度且つ経年変化による精度劣化が無い。
・ボールねじとサーボモーターによるZ軸制御は0.01mm単位で設定できます。
